古いニコンの顕微鏡アイピースで遊ぶ

11月 20, 2023

古いニコンの顕微鏡アイピースで遊ぶ

20年前に入手していた古いニコンの顕微鏡アイピース

相当前に入手していたニコンの顕微鏡アイピースを掘り起こしました。中身はお宝の山なのか、ゴミなのか・・・

お宝でしたｗ

実はちょっと前から顕微鏡用アイピースが天体用にも非常に良好に使える事を知って、いつか使える日はあるかなぁと模索していました。木箱の中には同じようなアイピースが何本か有り、中には未開封品も！

開けちゃましょう！

ところで天体望遠鏡用のツアイスサイズのアイピースは、直径24.5mmですが、古い顕微鏡用のアイピースは23.2mmと若干小さい。みなさんはアルミテープをスリーブに巻いて口径をあわせているそうですが、今回はアストロラーベのツアイスアイピース　マイナスポイントアダプターで無理やり装着。望遠鏡はSVBONY SV401 APO EDフィールドスコープ。

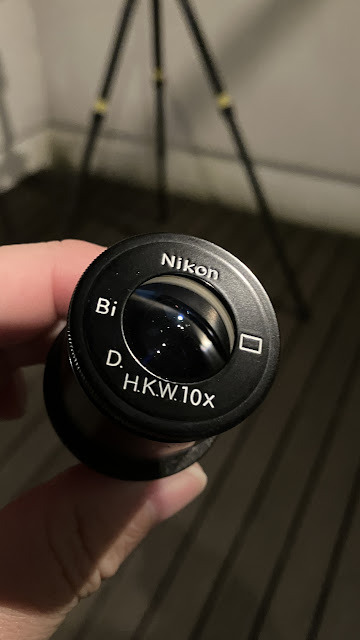

Nikon Bi H.K.5x

Nikon Bi H.K.W. 10x

写真撮影用の視野枠のついた焦点板（レチクル：Reticle）がついています

アイポイントが長く、非常に広視野です。

Nikon Bi H.K.W. 15x

Nikon K 20x

これは特によく見えたアイピースです。

Nikon H.K.W. 10x

全般的に抜けがよくカチっとした印象でよく見えますが、コーティングがあまり良好ではないため、明るい天体を見るとハレーションが酷いです。若干色収差はありますが、気になるほどでは有りませんでした。

各アイピースの略号ですが、ちょっと調べてみました。Nikon SシリーズのL-Ke用らしく？1970年代あたりのようです。

Type	Individual Magnification	Focal Length	Field Number	Remarks
High eyepoint, compensating	HK5X	50 mm	21	With adjustable eyepiece collar
High eyepoint, compensating, wide-field	HKW10X	25 mm	18	With adjustable eyepiece collar
High eyepoint, compensating, wide-field	HKW15X	16.7mm	14	With adjustable eyepiece collar
Compensating, wide-field	WF10X	25 mm	18	High-power purpose
Compensating	K20X	12.5 mm	8	General purpose
Huygenian	H5X	50 mm	21	General purpose
	H10X	25 mm	12	General purpose
	H15X	17 mm	8	General purpose
Diopter adjustable, high eyepoint, compensating, wide-field	DHKW10X	25 mm	18	Supplied together with "U" eyepiece tube With 5X, 10X, 15X picture frames plus crosslines for framing and focusing
