Make SONY HVR-A1 from HDR-HC1 ::: PART 2

Continue from Make SONY HVR-A1 from HDR-HC1 ::: PART 1

Next, we attempted to work SONY XLR block on the pseudo-HVR-A1. XLR block of HVR-A1 plugs into the SONY original device "active interface shoe (AIS)". AIS is unique device and easy for the consumer users but it is not comfortable for the professional users. You can buy an original XLR adaptor of HVR-A1 (part# A-1133-621-A) but it is very expensive! The price is 28,800 JPY.

さて、HC1にアクセサリーシューを取り付けたら、今度はXLRブロックの購入です。A1JのXLRアダプタは、ソニーオリジナルアクセサリーシューの「アクティブインターフェースシュー：AIS」という、一般ユーザーにはとっても便利だけど、プロやオタク（誰？俺か？w）にとってはとっても厄介で使いづらいアクセサリーシューに取り付けて動作する。

ただ、音声信号と電源をAIS一本のケーブルで供給できるため、エンドユーザーは何も考えずただケーブルを接続したらOKという簡単なデバイスでもある。このA1J用XLRアダプターはパーツとして購入出来ます（部番 A-1133-621-A）（マイク別）。お値段29,000円。

XLR block of HVR-A1

During web searching, I found other XLR blocks!! First one is XLR block for the SONY HXR-NX30. Part# is A-1844-926-A. The price is 10,740 JPY.
しか～し！みんな大好きSystem 5さんのWEBを覗いていたら、なーんとA1J以外にもAISに接続するXLRブロックが、部品として調達ができるじゃないですか！最初に目をつけたのは、HXR-NX30用のXLRブロック。

こちらはA1Jのアダプタの約1/3の価格の
10,740円。（マイク別）

XLR block of HXR-NX30

Another one is the XLR block for HXR-NX30. Part# is A-1825-588-A. The price is 9,000 JPY!!! Very very cheap!!!!

さらに探していたら、今度はHXR-NX70J用のXLRブロック（部番A-1825-588-A）を発見。

価格はなんと驚きの1万円を切っての
9,009円でのご提供（マイク別）！！！
ちょちょ、、安すぎやしません？

XLR block of HXR-NX70

In contrast, this fanny XLR block is XLR-K1M for α99 (SLR-A99V), NEX-6, DSC-RX1, NEX-VG30, NEX-VG900, and HDR-PJ790V. Interface is the "multi interface shoe (MI / MIS)" which is different device from AIS (but if you use SONY ADP-MAC, MI is compatible to AIS). However, this XLR block is very very expensive!!! (70,000 JPY included ECM-XM1 microphone).

ところでー・・・・ソニーなDSLRのユーザーさんならご存知、SONY DSLRフラッグシップ機のα99用に発売されたXLR-K1Mというのもあります。こいつはAISではなく、最近開発されたマルチインターフェースシュー(MI / MIS)とかいう、またまたS●NYさんお得意の囲い込み芸のインターフェースシューに対応しているブツ。

このK1M。お値段は10,000円の安物wマイクをお付けして、今日見ていた方々に特別のご奉仕価格（嘘）

80,000円でご提供！！！！

本体だけだったら70,000円！！

たかーーーい！！！

ムムム？NX70用もNX30用もK1Mも見た目一緒！！！恐らく全く機能が同じで若干のパーツが違うだけのブツなのに60,000円の差はなんなんでしょ？

インターフェースシューの価格？いや、そうじゃないでしょ。では、なんなんでしょうねぇ？(`o´)

So, we selected XLR block for HXR-NX70. The function of XLR block for NX70 might be same to other type blocks.

というわけで、NX70用のXLRブロックをHC1改のエセA1Jに取り付けるという、世界で誰もやっていないという、はっきり言って人柱以上の危険性があるアダプタを調達し、実験することにしました。
　
　
Initially, we test HXR-NX70 XLR block installed into pseudo-HVR-A1 (internal function was HDR-HC1), XLR block could not to be recognized by camcorder. This is normal state because original HDR-HC1 can not recognized HVR-A1 XLR block.

まず最初に購入したHXR-NX70のXLRアダプタを改造したHC1のAISにインストールし、電源を入れてみるも認識されません。しかし、これは正常な動作で、A1JのXLRアダプタもHC1には認識されません。

Therefore, we tried hacking HC1 firmware using "RM-95 Adjustment remote commander". This jig is special tool for SONY official service jig. Most important point is;

See HVR-A1 service manual section 6 page 123 "3-6. XLR ADAPTOR ADJUSTMENTS"

1. XLR Adaptor Detect Check

Data of page: 7 address: 09 is “09”

This setting of HC1 is different!!!

まず、ワタクシは最大の禁じ手？であるHC1のファームウェアを弄ることに挑戦しました。ここに古いソニーのリモコンRM-95があります。しかし、これ、普通のリモコンじゃないんですよ。左上にNOR⇔ADJと書いてあります。LANCに接続すると、ファームウェアを弄ることができる魔法のリモコンなのです！！

では、HC1とA1Jとどこが違うのか？HC1とA1Jのサービスマニュアルをとにかく比較しまくった結果、ある相違点を発見！

それはA1Jのマニュアルに「3-6 XLR ADAPTOR ADJUSTMENTS」「XLR Adaptor Detect CHeck」=XLR アダプター検出チェックという項目があり、その値がHC1とA1Jで異なるのです！！！これだ！！！これに間違いない！

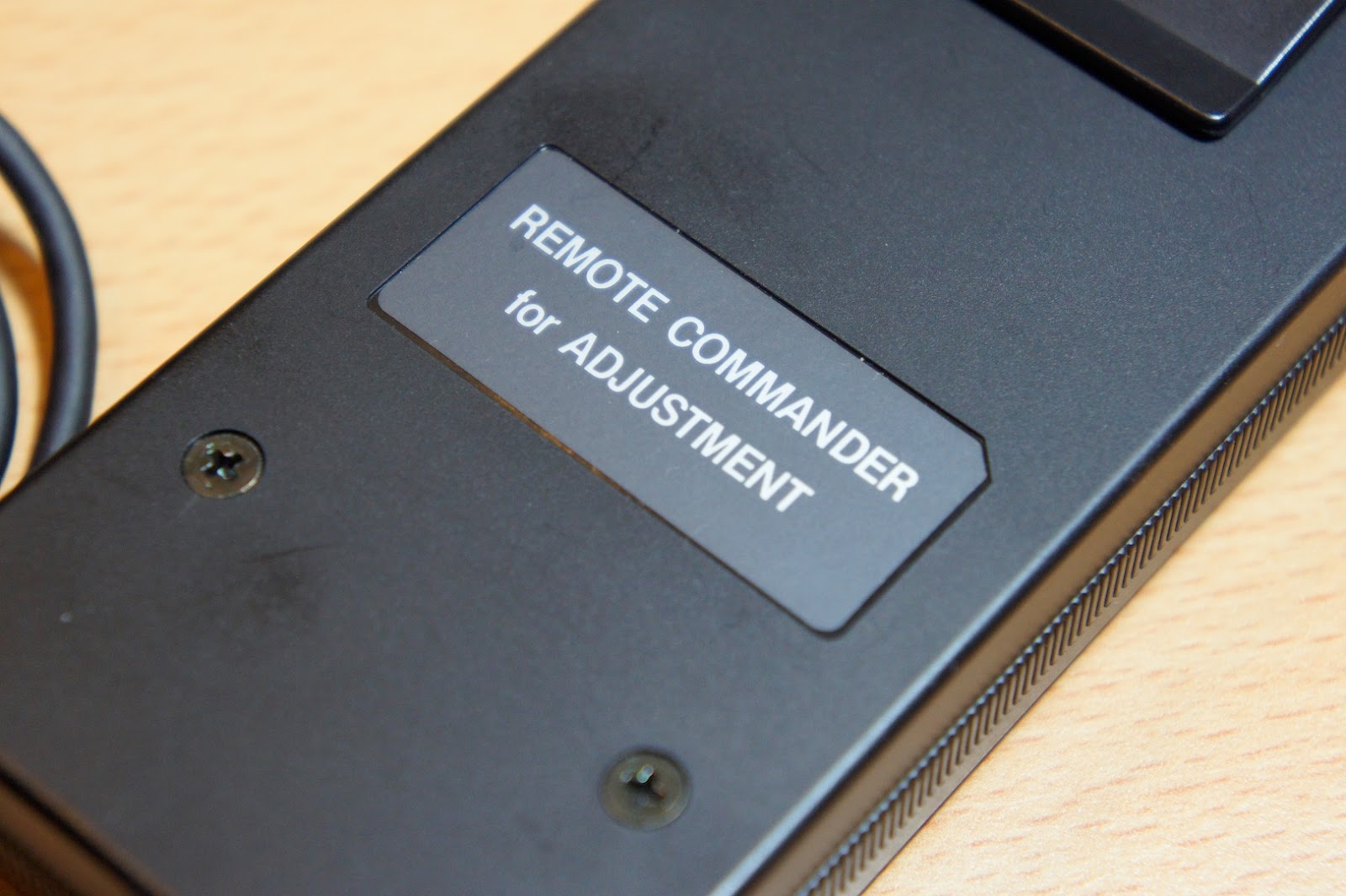

RM-95 Adjustment remote commander

Ummmm.. We could not change its firmware. The data might be locked......

しかーし！なぜかファームウェアを書き換えることができません！！！

ファームウェアのこのブロックがロックされているのでしょうか？

So, we know some information for modification of firmware. This site is Taiwanese web site. Moreover, this German site is written more detailed (but already closed the contents). 5y ago, I made RM-95 emulator with Windows 95 and then tried modify of firmware. Therefore, my HC-1 was broken :-p

ところで他にも色々なファームウェアの改造点があります。台湾のマニアな方々の掲示板に色々掲載されております。さらに、閉鎖されてしまったドイツ人のサイトには、もっとマニアな改造方法が書いてあります。

私、その当時RM-95なんていうものは持っていなくて、サイトにもあるWindows 95で動作するRM-95エミュレーター（RM95DUMP.EXE）を使ってHC-1を色々弄っていました。その結果がPART1にもあったこれです（笑）
